【產品功能 】

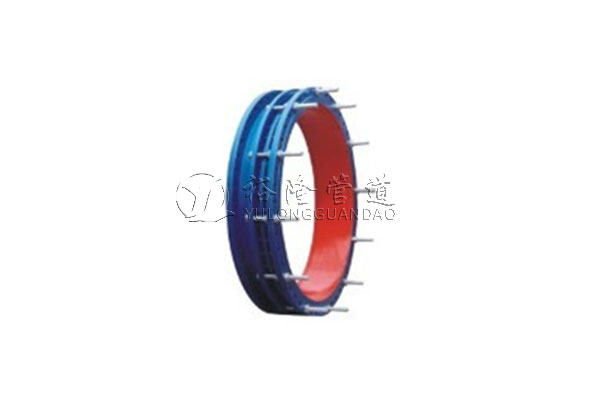

SSQ-P型限位防拉脫伸縮器也稱伸縮節、膨脹節、補償器。伸縮器在一定范圍內可軸向伸縮，能大的方便閥門管道的安裝與拆卸，在管道允許伸縮量中可以自由伸縮，一旦越過其大伸縮量就起到限位的作用，確保管道的安全運行。本產品材質可根據用戶要求選用（碳鋼、不銹鋼、半不銹鋼等材質）。產品上法蘭連接尺寸均按GB9115.7-88生產。SSQ-P型限位防拉脫伸縮器安裝于閥門，水表等設備管路的一側，便于安裝，拆卸及維修保養，并對于長距離管道因溫差引起的熱脹冷縮其到緩解作用。
鞏義市裕隆管道設備有限公司生產的伸縮器系列有： 鋼制伸縮器，熱力伸縮器，壓蓋式伸縮器，雙法蘭限位伸縮器，單法蘭限位伸縮器，套筒伸縮器，波紋伸縮器，橡膠伸縮器等產品。
【型 號】：SSQ-P型
【規 格】：DN65-3200mm
【工作壓力】：0.6Mpa、1.0Mpa、1.6Mpa
【適用范圍】：【酸、堿、腐蝕類、油、熱水、冷水、壓縮空氣、壓縮天然氣等】
【性能特點】
1、方便閥門管道的安裝與拆卸
2、在管道允許伸縮量中可以自由伸縮
3、一旦越過其大伸縮量就起到限位的作用，確保管道的安全運行
4、對于長距離管道因溫差引起的熱脹冷縮其到緩解作用
【連接參數】
|
公稱通徑DN
|
小長度Lmin
|
安裝長度L
|
大長度Lmax
|
伸縮量
|
| 40 |
130 |
150 |
170 |
40 |
| 50 |
135 |
155 |
175 |
40 |
| 65 |
150 |
175 |
200 |
50 |
| 80 |
170 |
200 |
230 |
60 |
| 100 |
170 |
205 |
240 |
70 |
| 125 |
190 |
225 |
260 |
70 |
| 150 |
210 |
250 |
290 |
80 |
| 200 |
220 |
260 |
300 |
80 |
| 250 |
235 |
275 |
315 |
90 |
| 300 |
235 |
280 |
325 |
90 |
| 350 |
250 |
295 |
340 |
90 |
| 400 |
260 |
305 |
350 |
90 |
| 450 |
260 |
305 |
350 |
90 |
| 500 |
270 |
315 |
360 |
100 |
| 600 |
280 |
330 |
380 |
100 |
| 700 |
300 |
350 |
400 |
100 |
| 800 |
330 |
380 |
430 |
100 |
| 900 |
330 |
380 |
430 |
100 |
| 1000 |
350 |
400 |
430 |
100 |
| 1200 |
350 |
400 |
450 |
100 |
| 1400 |
390 |
445 |
450 |
110 |
| 1600 |
410 |
465 |
500 |
110 |
| 1800 |
430 |
482 |
520 |
110 |
| 2000 |
450 |
510 |
540 |
120 |
| 2200 |
480 |
545 |
570 |
130 |
| 2400 |
500 |
570 |
610 |
140 |
| 2600 |
540 |
615 |
640 |
150 |
| 2800 |
580 |
660 |
690 |
160 |
| 3000 |
650 |
750 |
740 |
200 |
