【產品功能 】
鞏義市裕隆管道設備有限公司風道橡膠膨脹節習慣上也叫補償器或伸縮節。型號分為FDZ、FVB、FUB、XB四種，由纖維織物復合材料、鋼制法蘭、套筒、保溫隔熱材料組成，主要用于各種風機、風管之間的柔性連接，其功能是減震、降噪、密封、耐介質、便于位移和安裝，是環境保護領域中一種為理想的減震、降噪、消煙除塵的佳配套件。

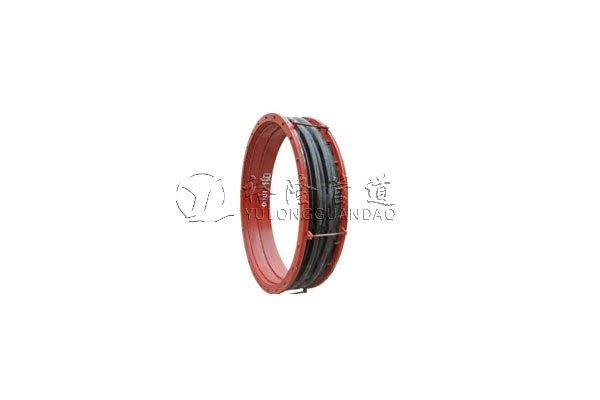

FUB型圓形風道織物橡膠膨脹節(補償器)安裝說明
1、風道織物橡膠膨脹節(補償器)在管道安裝時，要盡量讓其處于自然狀態下，不要人為的在安裝時使產品變形，這樣可以避免導致產品的早期損壞和使用效果的減弱。
2、風道織物橡膠膨脹節(補償器)與法蘭連接安裝時，螺栓桿應伸向法蘭的外側，以防止螺紋尖端擦傷接頭在膨脹變形時的橡膠復合體，每一法蘭端面的螺栓應逐步均勻的壓緊，要求所有的螺栓松緊盡可能一致，使用惡劣的場合，除加平墊外，可添加彈簧圈，以防螺母松動。
3、 接頭中間有支撐架，支撐架在安裝前應保持不脫，待螺栓上緊后將其全部打掉，以保證安裝合理，使其各項物理機械性能真正起到作用。
【型 號】：FUB型
【別 名】：風道橡膠補償器、風道橡膠膨脹節
【規 格】：DN500-DN3200m
【工作壓力】：≦4500Pa
【溫度范圍】：-40℃-300℃
【材 質】：天然橡膠、三元乙丙橡膠、氟橡膠、丁基橡膠、丁腈橡膠等
【適用范圍】：排煙脫硫，除塵設備，空氣加熱，助流鼓風等設備
【產品材質】：主體材料為金屬（碳鋼/不銹鋼），主要材料為橡膠
【產品特點】
1、結構合理，彈性好，熱脹冷縮范圍大，對管道支架的反作用力小
2、有優越的吸聲隔震功能，能有效的減少和消除鍋爐、風機等系統品聲和震動的傳遞。
3、無力的傳遞損耗，減少了設計程序，無需增加其它輔助設施。
4、耐麿，耐熱，耐老化，耐腐蝕，使用壽命長
5、具有優異的氣密性和柔順性、能保證輸送介質無泄漏和反復位移后恢復原狀
6、耐介質溫度范圍：-40—300度
【詳細參數】
| 型號(mm) |
管外徑 D
|
D1 |
D2 |
D3 |
法蘭厚度 mm |
連接螺栓數量nxФM |
重量 kg |
| FUB800 |
812 |
950 |
1000 |
850 |
8 |
24×M22 |
184.6 |
| FUB900 |
912 |
1050 |
1100 |
950 |
203.6 |
| FUB1000 |
10212 |
1150 |
1200 |
1052 |
10 |
30×M22 |
221.9 |
| FUB1100 |
1112 |
1250 |
1300 |
1152 |
240.7 |
| FUB1200 |
1212 |
1350 |
1400 |
1252 |
259.5 |
| FUB1300 |
1312 |
1450 |
1500 |
1352 |
278.3 |
| FUB1400 |
1412 |
1550 |
1600 |
1452 |
30×M22 |
357.3 |
| FUB1500 |
1512 |
1650 |
1700 |
1552 |
36×M22 |
391.2 |
| FUB1600 |
1614 |
1750 |
1800 |
1654 |
10 |
426.3 |
| FUB1700 |
1714 |
1850 |
1900 |
1754 |
449.7 |
| FUB1800 |
1814 |
1950 |
2000 |
1854 |
44×M22 |
481.0 |
| FUB1900 |
1914 |
2050 |
2120 |
1954 |
533.4 |
| FUB2000 |
2016 |
2170 |
2240 |
2056 |
619.9 |
| FUB2100 |
2116 |
2270 |
2340 |
2156 |
12 |
54×M30 |
753.3 |
| FUB2200 |
2216 |
2370 |
2440 |
2256 |
785.3 |
| FUB2300 |
2316 |
2470 |
2540 |
2356 |
817.2 |
| FUB2400 |
2416 |
2570 |
2640 |
2456 |
800.2 |
| FUB2500 |
2516 |
2670 |
2740 |
2556 |
881.2 |
| FUB2600 |
2616 |
2770 |
2840 |
2656 |
14 |
64×M30 |
913.2 |
| FUB2800 |
2816 |
2970 |
3040 |
2856 |
986.5 |
| FUB3000 |
3016 |
3170 |
3240 |
3056 |
1050.5 |
| FUB3200 |
3216 |
3370 |
3440 |
3256 |
1114.6 |
