【產品功能】

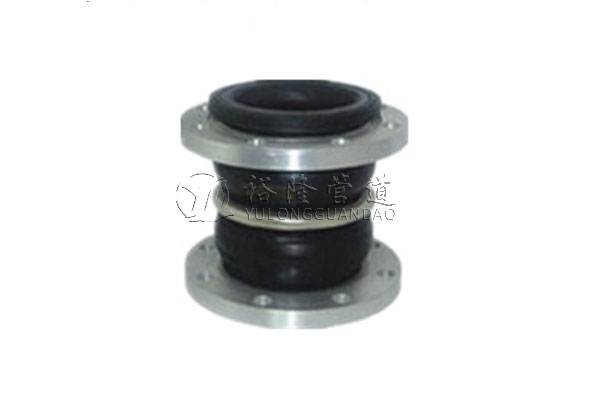

KST型型雙球體可曲撓橡膠接頭又稱作橡膠軟連接、管道減震器、避震喉、軟接頭等。產品由內膠層、錦綸簾子布增強、外膠層復合的橡膠球體和松套金屬法蘭組成。具有耐壓高、彈性好、位移量大、平衡管道偏差、吸收振動、降低噪音效果好、安裝方便等特點。雙球體是在單球體的基礎上采用多波設計增加了橡膠接頭的長度、增加了補償量。本產品引進國外生產工藝，是用于金屬管道之間起撓性連接作用的中空橡膠制品，制作過程中內層受到高壓力，錦綸簾子布和膠層得到更好的結合，比普通型可曲撓橡膠接頭的工作壓力高，質量好。它的特點是內膠層混然一體，光潔無縫痕，標簽采用硫化工藝，與產品結合在一起。可廣泛用于供水排水、循環水、暖通空調、消防、造紙、制藥、石油化工、船舶、水泵、壓縮機、風機等管道系統。普通型用于輸送－15℃～115℃的空氣、壓縮空氣、水、海水、油、酸、堿等。特殊型用于輸送－30℃～250℃以上的上述介質或油、濃酸濃堿、固態物料。
【型 號】：KST型
【別 名】：雙球橡膠接頭，橡膠伸縮器，橡膠軟連接，減震器，避震喉
【規 格】：DN25-DN3000mm
【工作 壓力】：0.6Mpa、1.0Mpa、1.6Mpa、2.5Mpa
【材 質】：天然橡膠、三元乙丙橡膠、氟橡膠、丁基橡膠、丁腈橡膠等
【適用 范圍】：廣泛用于化工、建筑、給水、排水、石油、輕重工業、冷凍、衛生、水暖、消防、電力等
【產品特點】
1、體積小、重量輕、彈性好
2、減少震動、降低噪音、伸縮性好，使用方便。
3、工作時可降低結構傳遞噪音，吸振能力強。
4、安裝時可產生橫向、軸向、角向位移，不受管道不同心，法蘭不平行的限制。
7、本產品工作壓力等級分0.6MPa，1.0MPa、1.6MPa、2.5MPa
注：用戶使用橡膠接頭，對應法蘭應是閥門法蘭或符合GB/T9115.1(RF)法蘭
【技術條件】
| 項目? |? 型號 |
KXT(JGD)-1 |
KXT(JGD)-2 |
KXT(JGD)-3 |
A、如介質油，酸堿物質?
B、工作溫度有特殊要求?
C、也可來函來圖定制?
D、訂貨時需說明? |
| 工作壓力Mpa（kgf/c㎡） |
1.0(10) |
1.6(16) |
2.5(25) |
| 爆破壓力Mpa（kgf/c㎡） |
2.0(20) |
3.0(30) |
4.5(45) |
| 真空度 Kpa（mmHg） |
53.3(400) |
86.7(650) |
100(750) |
| 適用溫度℃ |
-20℃~+115℃（特殊可達-30℃~+250℃） |
| 適用介質 |
空氣、壓縮空氣、水、海水、熱水、油、酸、堿等 |
【詳細參數】
公稱通徑DN
Nominal Diameter
（mm） |
長度
LengthLmm |
軸向位移
Axial displacement mm |
橫向位移
Haorizontal isplacement mm |
角向偏轉
Angular deflection(a1+a2)° |
| mm |
英寸inch
|
伸長Extension |
壓縮Compression |
| 40 |
1.5 |
165 |
10 |
20 |
20 |
30 |
| 50 |
2 |
165 |
10 |
20 |
20 |
30 |
| 65 |
2.5 |
175 |
10 |
20 |
20 |
30 |
| 80 |
3 |
175 |
10 |
20 |
20 |
30 |
| 100 |
4 |
225 |
15 |
30 |
25 |
30 |
| 125 |
5 |
225 |
15 |
30 |
25 |
30 |
| 150 |
6 |
225 |
15 |
30 |
25 |
30 |
| 200 |
8 |
325 |
20 |
40 |
30 |
30 |
| 250 |
10 |
325 |
20 |
40 |
30 |
30 |
| 300 |
12 |
325 |
20 |
40 |
30 |
30 |
| 350 |
14 |
325 |
20 |
40 |
30 |
30 |
| 400 |
16 |
340-400 |
20 |
40 |
30 |
30 |
| 450 |
18 |
340-400 |
25 |
45 |
30 |
30 |
| 500 |
20 |
340-400 |
25 |
45 |
30 |
30 |
| 600 |
24 |
340-400 |
25 |
45 |
30 |
30 |
| 注：1、特殊要求可按用戶圖紙制作，法蘭標準采用GB/T9115.1-2000 |
